Định dạng dữ liệu DXF đã quen thuộc với dân thiết kế và được dùng cho việc chuyển đổi dữ liệu giữa các phần mềm hỗ trợ thiết kế khác nhau.Trong bài viết này mình sẽ chia sẻ một số kiến thức về file đuôi DXF và hướng dẫn cách chuyển file DXF sang các dạng khác. Cùng xem ngay thôi!
1. File DXF là gì?
Định nghĩa
File DXF hay còn gọi là File Drawing Exchange Format do Autodesk phát triển như một loại định dạng chung để lưu trữ các mô hình CAD. Định dạng file DXF được hỗ trợ trong các chương trình tạo mô hình 3D và tất cả chúng đều có thể nhập/xuất các tài liệu giống nhau một cách dễ dàng.
Định nghĩa file đuôi DXF
Định dạng DXF được sử dụng rộng rãi trong những chương trình CAD vì nó có thể tồn tại ở định dạng ASCII dựa trên văn bản tự nhiên giúp dễ dàng triển khai hơn trong các loại ứng dụng.
Mô tả
– DXF được giới thiệu lần đầu tiên cho AutoCAD vào năm 1982.
– Định dạng DXF thường được áp dụng cho đầu vào Graphics Interchange giữa các chương trình SAPR.
– DXF có quyền truy cập vào các đồ họa vector trong hệ nhị phân hoặc ASCII.
– File DXF tươn tự với một định dạng được gọi là định dạng DWG. Tuy nhiên, DXF là một phần mềm mở và là một lựa chọn tốt so với DWG.
DXF được sử dụng rộng rãi trong những chương trình CAD
Chi tiết kỹ thuật
– Các tập tin DXF được mở như một trình soạn thảo tập tin văn bản đơn giản.
– File DXF thực hiện như một định dạng bình thường, trong đó bao gồm header chứa các thông tin chi tiết về các tập tin, các lớp, hộp, kích thước và thu nhỏ hình ảnh.
– Các dữ liệu liên quan đến file DXT với dữ liệu thẻ được gọi và xác định việc giải thích các chế độ dữ liệu.
DXF được mở như một trình soạn thảo tập tin văn bản
2. Các phần mềm đọc file DXF
AutoCAD
AutoCAD là phần mềm thiết kế kỹ thuật với nhiều tính năng mạnh mẽ được sử dụng phổ biến hiện nay cung cấp nhiều tính năng mạnh mẽ nhằm mang lại trải nghiệm tốt nhất cho người dùng. Ngoài ra, AutoCAD mang đến các tài liệu phong phú, nhiều trải nghiệm cá nhân hóa, hợp tác kết nối, truy cập bản vẽ từ máy tính để bàn, web, thiết bị di động.
– Tính năng nổi bật:
+ Giao diện thiết kế hoàn toàn mới.
+ Hỗ trợ làm việc trên nhiều thiết bị khác nhau.
+ Thêm tính năng Gallery hỗ trợ người dùng thiết kế nhanh và hiệu quả hơn.
+ Hỗ trợ lưu trữ đám mây.
+ Tích hợp page mới với định dạng tab giúp người dùng mở Template, nâng cấp cũng như cập nhật feed nhanh hơn, quản lý dữ liệu từ Autodesk 360 cloud đơn giản và hiệu quả.
+ Tăng tốc độ xử lý bao gồm lưu file, giảm thời gian cài đặt, xuất file.
Hỗ trợ làm việc trên nhiều thiết bị khác nhau
– Cấu hình hỗ trợ:
+ Dung lượng: 240 MB.
+ Phiên bản: 2022.
+ Nền tảng hỗ trợ: Windows XP/Vista/7/8/10.
Tải AutoCAD cho máy tính TẠI ĐÂY.
LibreCAD
LibreCAD là phần mềm tích hợp sẵn cho tất cả các hệ điều hành phổ biến hiện nay. Phần mềm hỗ trợ người dùng có thể vẽ hình ảnh 2D cho đối tượng và được lưu trữ với nhiều định dạng như JPG, TIF hay PPM, XBM. Với sự hỗ trợ cho nhiều lớp, các đối tượng có thể xuất hiện nhiều hơn và còn có nhiều tuỳ chọn như chụp và nhóm giúp dễ dàng di chuyển hàng loạt các đối tượng.
– Tính năng nổi bật:
+ Ứng dụng hoàn toàn miễn phí.
+ Hỗ trợ nhiều ngôn ngữ khác nhau và nhiều ngôn ngữ mới sẽ được bổ sung thường xuyên.
+ Cung cấp bản quyền GLPv2.
+ Dễ dàng sử dụng, tùy biến, chỉnh sửa và sao chép ứng dụng.
LibreCAD cung cấp bản quyền GLPv2
– Cấu hình hỗ trợ:
+ Dung lượng: 26.6 MB.
+ Phiên bản: 2.2.0.
+ Nền tảng hỗ trợ: Windows XP/Vista/7/8/10, macOS X 10.6 trở lên, Linux Mint 20 trở lên.
Tải LibreCAD cho máy tính TẠI ĐÂY.
DWG TrueView
DWG TrueView là công cụ hỗ trợ mở và xem các file AutoCAD có định dạng DWG, DXF. Đây là chương trình có giao diện tương tự như phần mềm thiết kế đồ họa AutoCAD và cho phép người dùng xem các bản vẽ trong mô hình 3D, bao gồm các tính năng sẵn có trong việc thiết kế và chuyển đổi sang các bản vẽ có định dạng khác nhau.
– Tính năng nổi bật:
+ Mở, xem, in ấn các file AutoCAD.
+ Mở nhiều bản vẽ cùng lúc.
+ Chuyển đổi các bản vẽ sang các định dạng của các phiên bản khác nhau của AutoCAD.
+ Dễ dàng chia sẻ các bản vẽ AutoCAD.
+ Xác định chính xác khoảng cách của các thông số bản vẽ.
+ Hỗ trợ làm việc với các file AutoCAD.
DWG TrueView dễ dàng chia sẻ các bản vẽ AutoCAD
– Cấu hình hỗ trợ:
+ Dung lượng: 387.9 MB.
+ Phiên bản: 2.2.0.
+ Nền tảng hỗ trợ: Windows XP/Vista/7/8/10.
Tải DWG TrueView cho máy tính TẠI ĐÂY.
3. Cách mở file DXF trên máy tính
Hiện nay, Autodesk có sẵn một số trình xem và mở file DXF miễn phí khác nhau như Autodesk Viewer, DWG TrueView, AutoCAD 360, AutoCAD, Design Review, TurboCAD, CorelCAD, CADSoftTools ABViewer, Adobe Illustrator,…
Để mở file DXF trên laptop, bạn có thể thực hiện theo các bước sau:

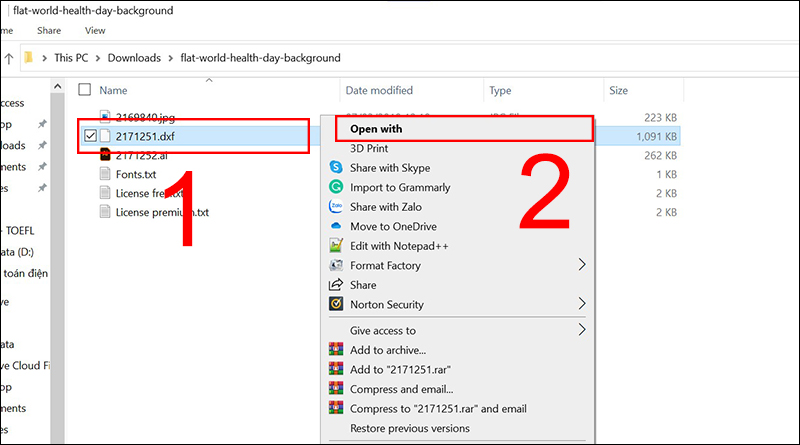

Bước 1: Nhấn chuột phải vào file DXF cần mở > Chọn Open with.
Chọn file DXF
Bước 2: Chọn phần mềm bạn muốn dùng là hoàn tất.

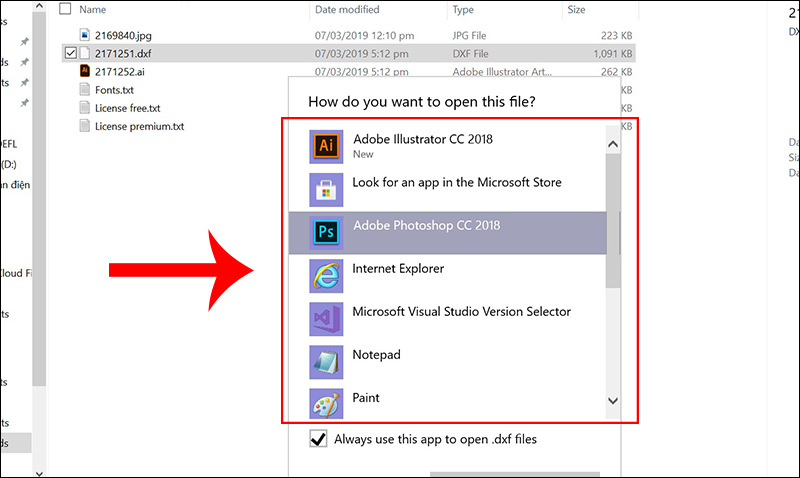

Chọn phần mềm bạn muốn dùng
4. Cách chuyển đổi file DXF
Chuyển file DXF sang PDF, SVG, AI trực tuyến
Việc chuyển đuôi DXF trực tuyến mang đến cho bạn nhiều lợi ích như không cần tải phần mềm, thời gian chuyển đổi nhanh hơn khi tải phần mềm. Tuy nhiên, để chuyển đuôi online yêu cầu thiết bị của bạn phải kết nối Internet.
Bước 1: Truy cập Convertio TẠI ĐÂY.
Bước 2: Nhấp vào Chọn tập tin.

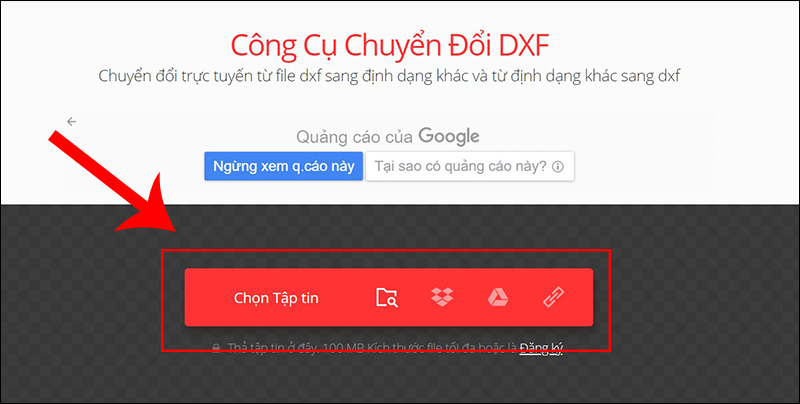

Chọn tập tin
Bước 3: Chọn file DXF cần chuyển.

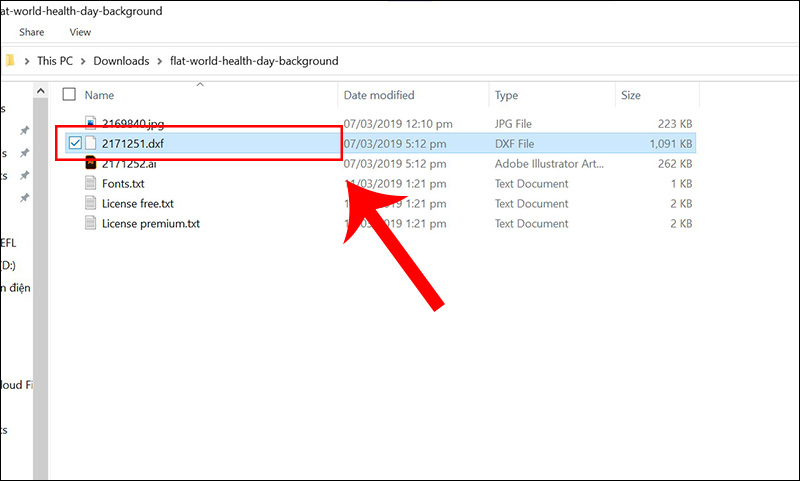

Chọn file DXF cần chuyển
Bước 4: Chọn SVG > Chọn định dạng bạn muốn chuyển.

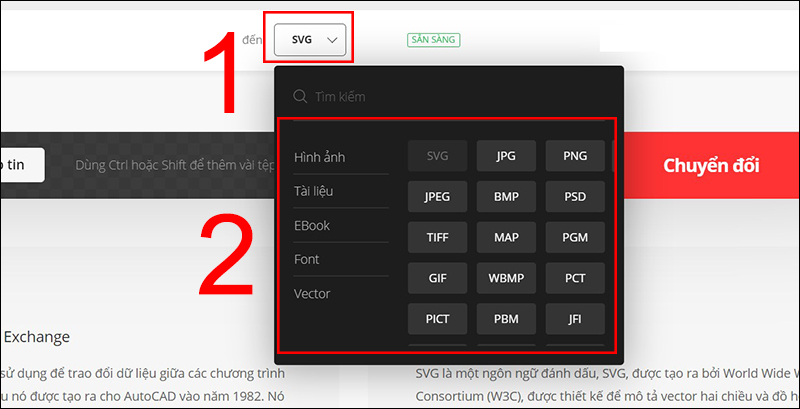

Chọn định dạng bạn muốn chuyển
Bước 5: Chọn Chuyển đổi.

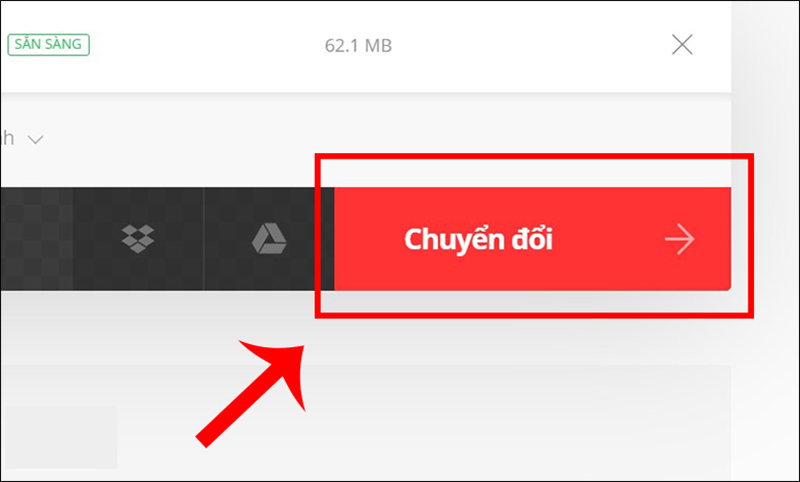

Chọn Chuyển đổi
Bước 6: Sau khi hoàn tất chuyển đổi, nhấn vào Tải về để lưu file về máy.

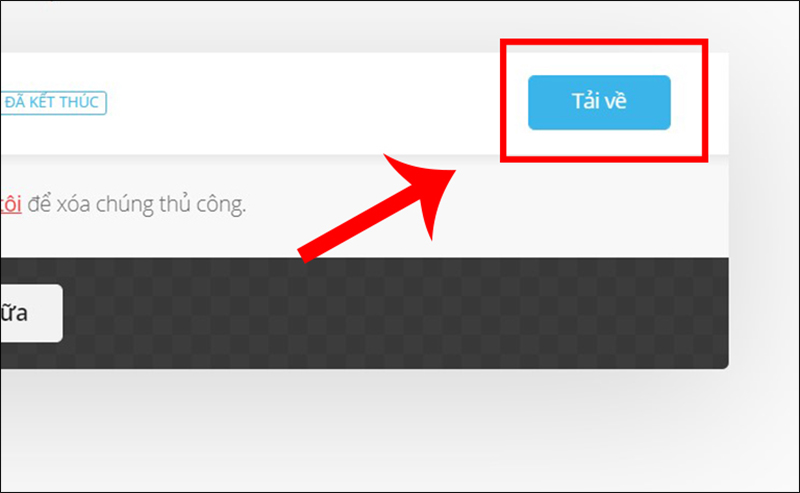

Nhấn vào Tải về
Chuyển file DXF sang PDF, SVG, AI bằng Adobe Illustrator
Bước 1: Mở file DXF bằng Adobe Illustrator.
Bước 2: Chọn File > Chọn Save As.

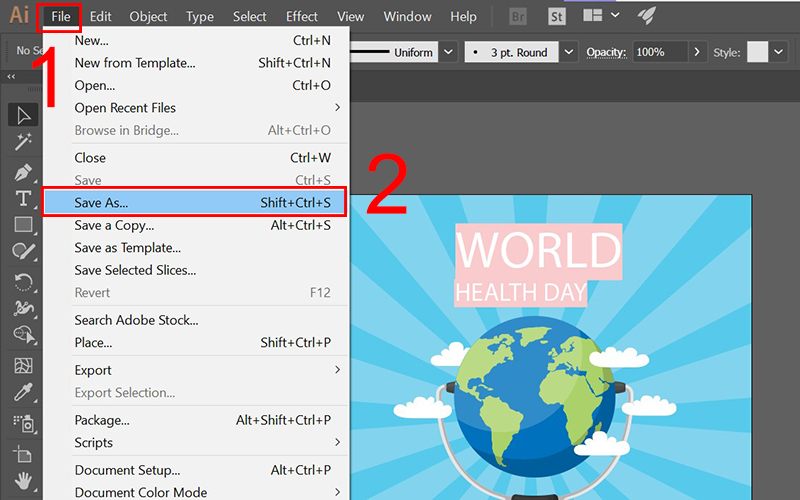

Save As file
Bước 3: Chọn định dạng file muốn chuyển > Chọn Save.

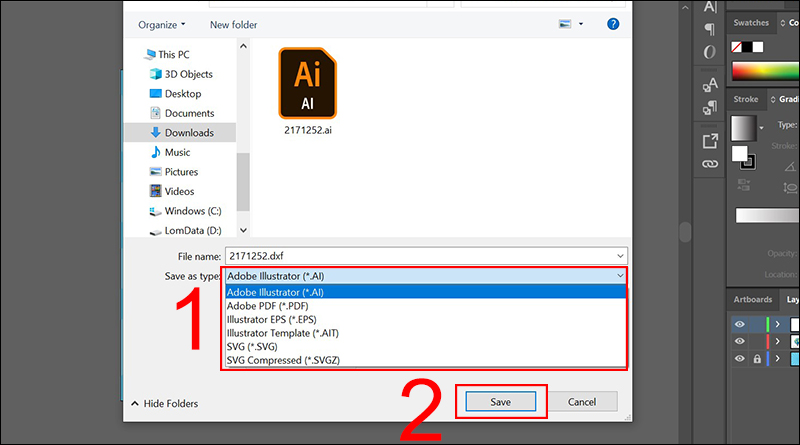

Chọn định dạng file muốn chuyển
5. Thông tin thêm về định dạng DXF
Khi định dạng DXF được phát hành đã có một số thay đổi đối với các thông số kỹ thuật, đó là lý do tại sao một file DXF có thể ở định dạng nhị phân và một file khác ở dạng ASCII. Chi tiết về các thông số kỹ thuật trên trang web của AutoCAD, bạn có thể xem TẠI ĐÂY.
Các phiên bản gần đây của AutoCAD hỗ trợ cả file ASCII và file DXF nhị phân. Tuy nhiên, nếu bạn tình cờ đang chạy Release 10, bạn chỉ có thể làm việc với các file ASCII DXF.
File DXF có thể ở định dạng nhị phân
File DXF điển hình được sắp xếp theo thứ tự với các phần header, classes, tables, blocks, entities, objects, thumbnailimage và end of file. Bạn có thể đọc tất cả thông tin chi tiết về từng phần trong file PDF được liên kết ở trên. Scan2CAD và myDXF là các trang web bạn có thể tải các file DXF miễn phí.
6. Các câu hỏi liên quan đến định dạng DXF
Làm thế nào nếu không mở được file DXF?
Trả lời: Nếu không có chương trình hoặc dịch vụ nào trong số những tùy chọn đã đề cập ở trên để mở được file DXF, bạn hãy kiểm tra kỹ xem phần mở rộng file có thực sự là .DXF hay không. Vì những dạng đuôi có thể nhầm lẫn như DXR (Protected Macromedia Director Movie) hoặc DXL (Domino XML Language), cả hai đều mở bằng chương trình không liên quan đến phần mềm CAD.
Định dạng file CAD là gì?
Trả lời: Định dạng file CAD là định dạng tập tin gốc dành cho phần mềm AutoCAD của Autodesk.
Để tìm hiểu phần mềm AutoCAD, bạn có thể tham khảo bài viết sau:
Các file .DXF được sử dụng để làm gì?
Trả lời: Các file DXF được sử dụng trong nhiều ngành khác nhau từ kỹ thuật đến thiết kế những sản phẩm sẽ đưa ra thị trường để tạo ra các mô hình thực tế cho những chiến dịch tiếp thị.
AutoCAD hỗ trợ cả file ASCII và file DXF nhị phân
Xem thêm:
Hy vọng sau khi tham khảo bài viết này bạn đã có những kiến thức về file DXF và cách chuyển file DXF sang PDF, SVG, AI. Cám ơn các bạn đã theo dõi bài viết, hẹn gặp lại các bạn ở những bài viết tiếp theo!
