3 cách tính diện tích trong AutoCAD cực đơn giản Update 10/2021

Bạn muốn tính diện tích các hình trong AutoCAD nhưng chưa biết cách thực hiện. Bài viết này sẽ giới thiệu và hướng dẫn 3 cách tính diện tích trong AutoCAD cực đơn giản.

3 cách tính diện tích trong AutoCAD cực đơn giản

3 cách tính diện tích trong AutoCAD cực đơn giản

I. Các lệnh thường dùng để tính diện tích trong CAD

Trong AutoCAD có nhiều lệnh để tính diện tích và thông thường người ta sẽ sử dụng các lệnh sau:

  • Lệnh AA (AREA) sử dụng với trường hợp đối tượng là 1 vùng khép kín.
  • Lệnh LI (LIST) sử dụng với trường hợp đối tượng là 1 vùng khép kín kín.
  • Lệnh SS (LISP) sử dụng được với cả 2 trường hợp đối tượng kín và rời.

II. 3 cách tính diện tích trong CAD

1. Lệnh tính diện tích trong cad bằng lệnh AA (AREA)

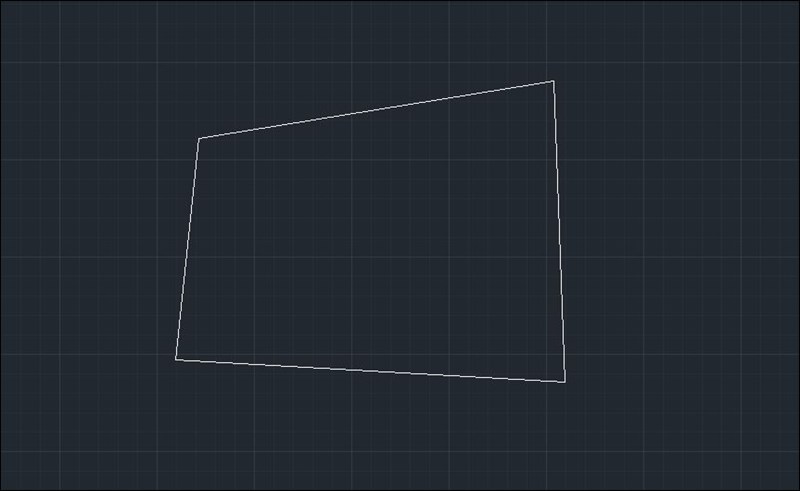

Ví dụ: Ban đầu mình có hình cần tính diện tích sau:

Ví dụ minh họa.

Ví dụ minh họa.

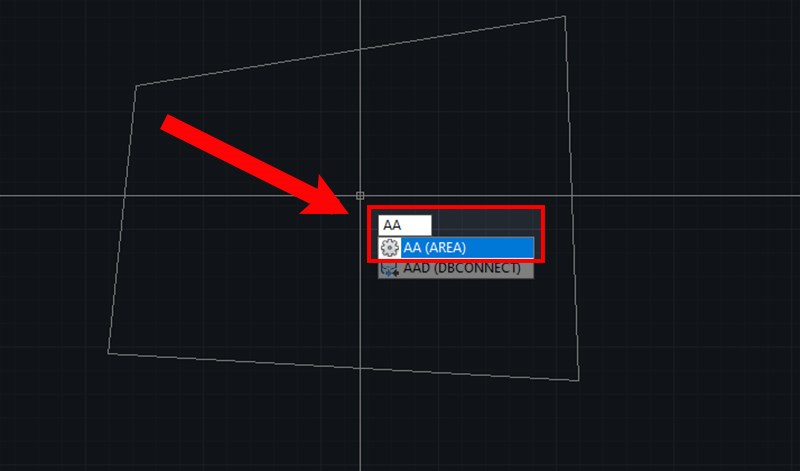

Bước 1: Bạn nhập lệnh AA (AREA) và nhấn Enter.

Lệnh tính diện tích trong cad bằng lệnh AA (AREA)

Lệnh tính diện tích trong cad bằng lệnh AA (AREA)

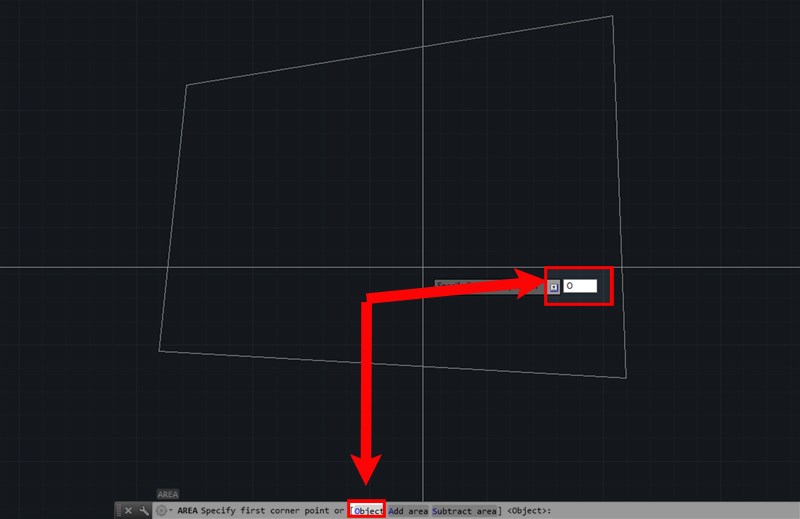

Bước 2: Chọn Object hoặc nhập O > Chọn đối tượng cần tính diện tích.

Lệnh tính diện tích trong cad bằng lệnh AA (AREA)

Lệnh tính diện tích trong cad bằng lệnh AA (AREA)

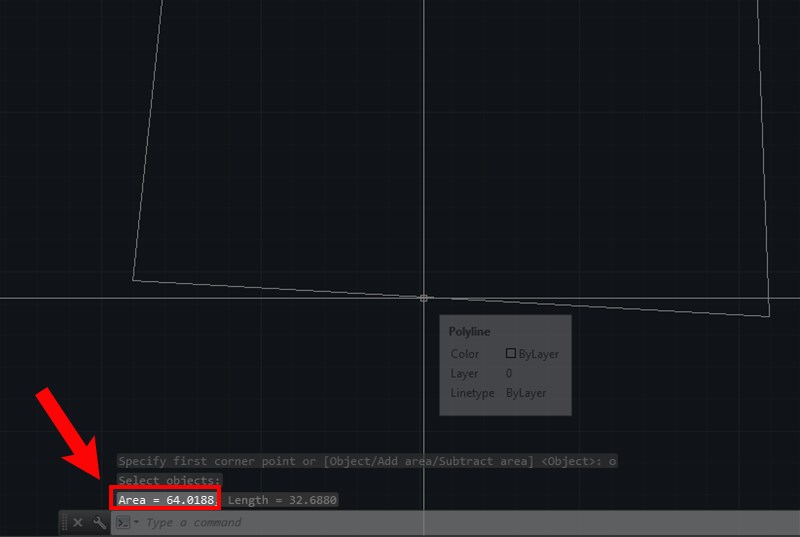

Bước 3: Kết quả tính diện tích của hình sẽ hiển thị trên giao diện. (Ở đây diện tích của hình ban đầu đã được CAD tính ra là 64).

Kết quả.

Kết quả

2. Lệnh tính diện tích trong Autocad bằng lệnh LI (LIST)

Tương tự mình cũng tính cho hình ở trên, nhưng lần này mình sẽ dùng lệnh LI (LIST) và làm tương tự các bước.

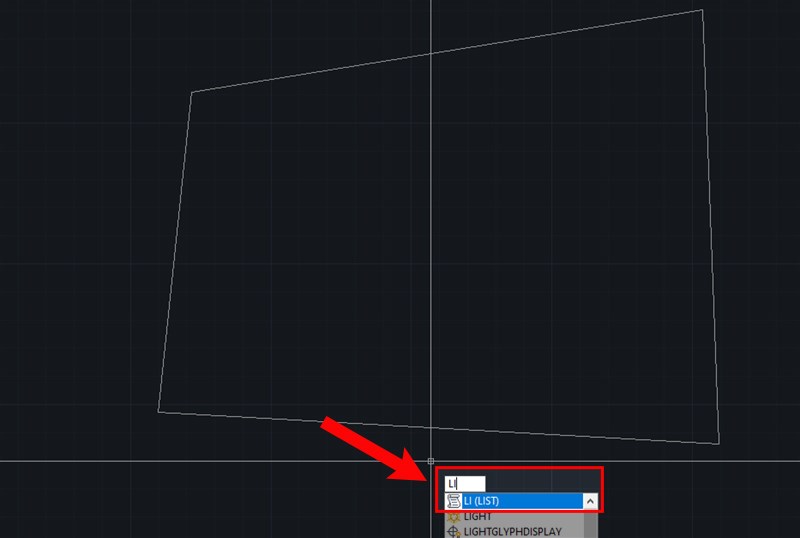

Bước 1: Bạn nhập lệnh LI > Nhấn Enter.

Lệnh tính diện tích trong Autocad bằng lệnh LI (LIST)

Lệnh tính diện tích trong Autocad bằng lệnh LI (LIST)

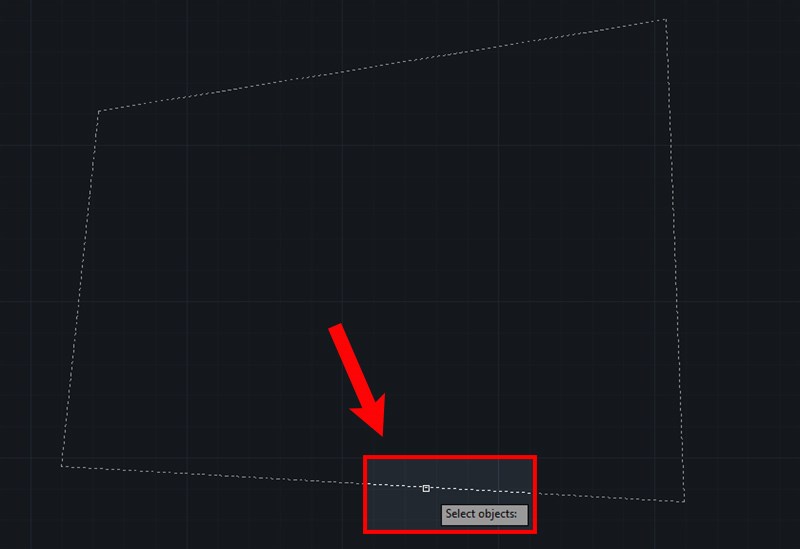

Bước 2: Bạn chọn đối tượng cần tính diện tích > Nhấn Enter.

Lệnh tính diện tích trong Autocad bằng lệnh LI (LIST)

Lệnh tính diện tích trong Autocad bằng lệnh LI (LIST)

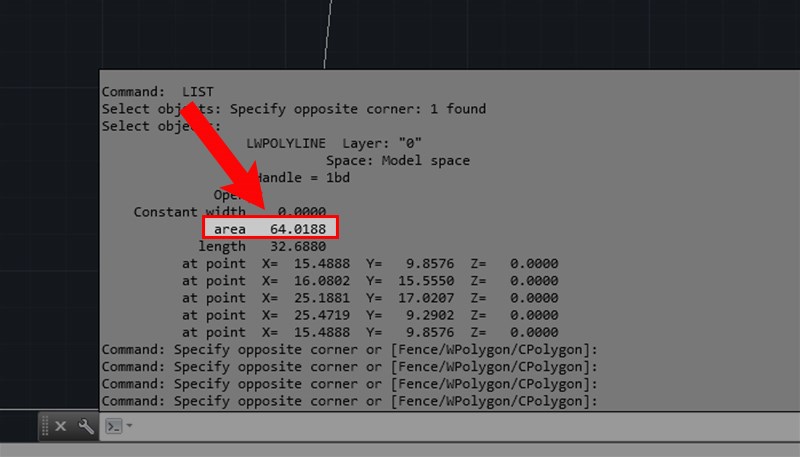

Kết quả diện tích của hình ví dụ được hiển thị trên giao diện.

Kết quả.

Kết quả.

3. Lệnh tính diện tích trong Autocad bằng lệnh SS (LISP)

Đối với cách làm này, bạn cần tải Lisp đo diện tích trong CAD về theo đường link bên dưới.

Sau khi đã tải xong bạn thực hiện theo các bước sau để thêm file Lisp vừa tải vào AutoCAD:

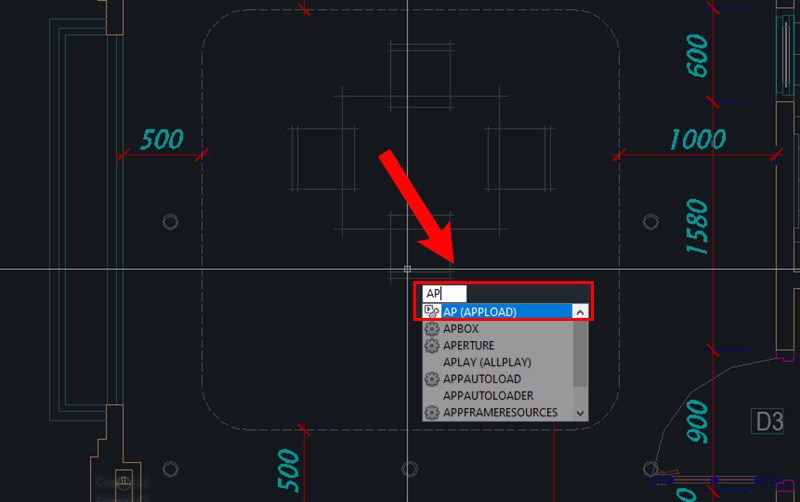

Bước 1: Trên giao diện cần tính diện tích cho hình bạn nhập lệnh AP > Nhấn Enter.

Lệnh tính diện tích trong Autocad bằng lệnh SS (LISP)

Lệnh tính diện tích trong Autocad bằng lệnh SS (LISP)

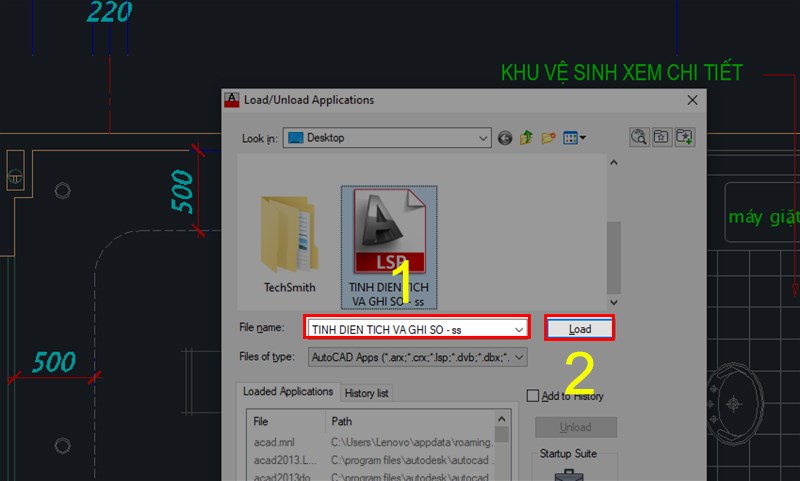

Bước 2: Tìm và chọn file vừa tải xuống > Nhấn Load.

Lệnh tính diện tích trong Autocad bằng lệnh SS (LISP)

Lệnh tính diện tích trong Autocad bằng lệnh SS (LISP)

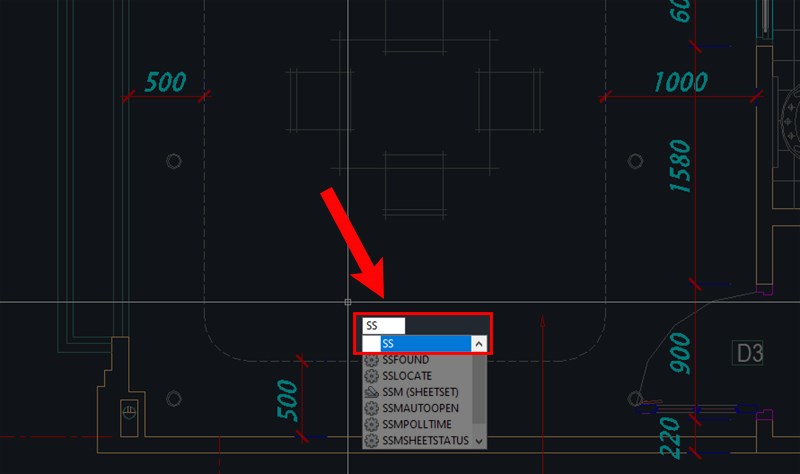

Bước 3: Sau khi hoàn thành việc load lisp > Bạn vào giao diện CAD cần tính diện tích > Nhập lệnh SS > Nhấn Enter.

Lệnh tính diện tích trong Autocad bằng lệnh SS (LISP)

Lệnh tính diện tích trong Autocad bằng lệnh SS (LISP)

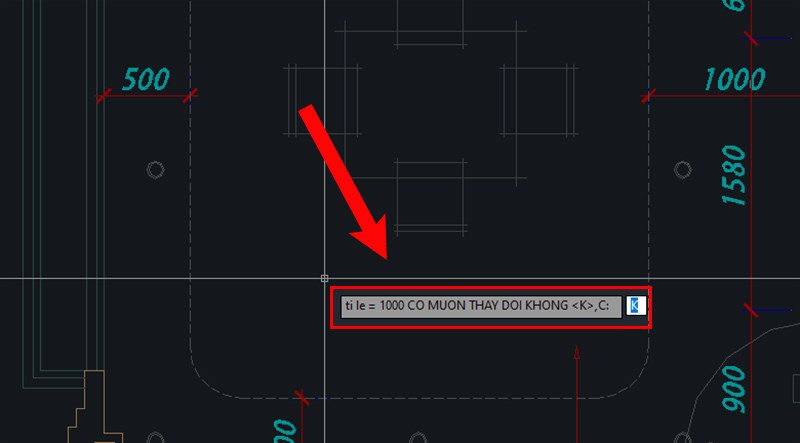

Bước 4: Bạn đọc và làm theo yêu cầu của lệnh (bằng tiếng việt). Ở bước này là bạn nhập tỷ lệ (mặc định là 1000) và mình không muốn thay đổi nên sẽ để chữ K như hình.

Lệnh tính diện tích trong Autocad bằng lệnh SS (LISP)

Lệnh tính diện tích trong Autocad bằng lệnh SS (LISP)

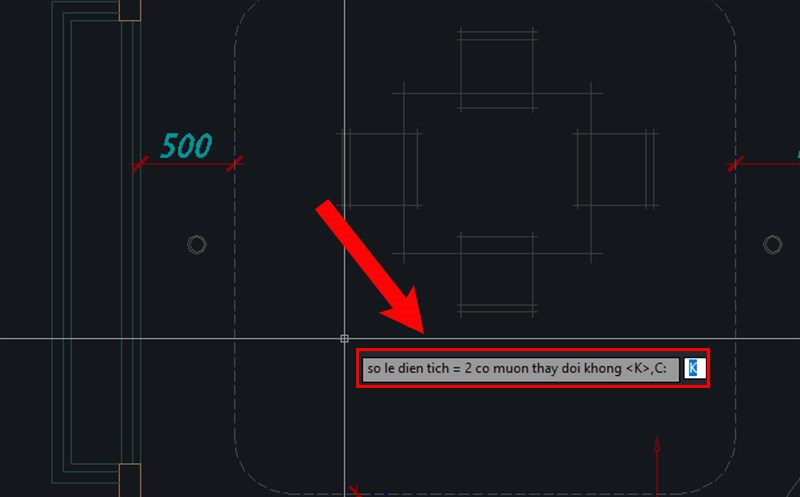

Bước 5: Bạn nhập số lẻ muốn hiển thị ở kết quả. Mình không muốn thay đổi nên vẫn để chữ K

Lệnh tính diện tích trong Autocad bằng lệnh SS (LISP)

Lệnh tính diện tích trong Autocad bằng lệnh SS (LISP)

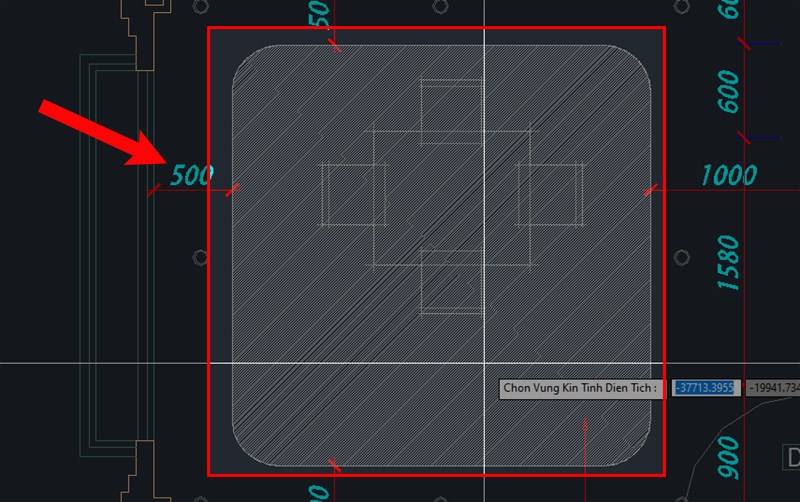

Bước 6: Chọn vùng muốn tính diện tích.

Lệnh tính diện tích trong Autocad bằng lệnh SS (LISP)

Lệnh tính diện tích trong Autocad bằng lệnh SS (LISP)

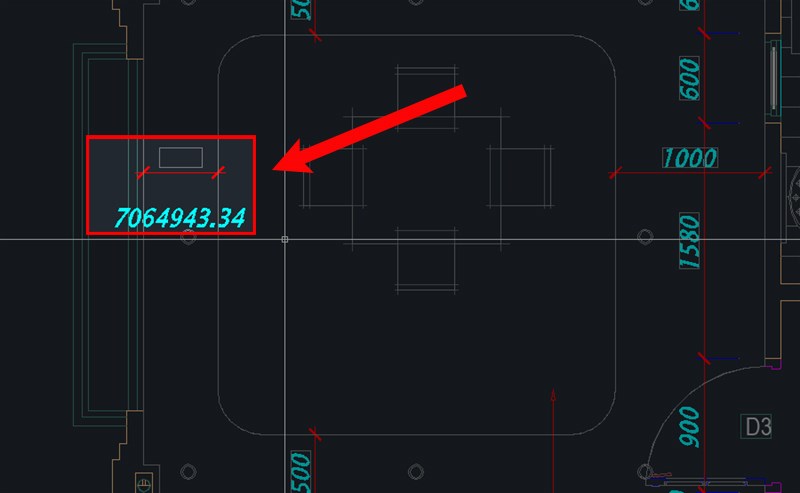

Bước 7: Bạn nhấn Enter và chọn một TEXT bất kỳ để hiển thị kết quả.

Lệnh tính diện tích trong Autocad bằng lệnh SS (LISP)

Lệnh tính diện tích trong Autocad bằng lệnh SS (LISP)

Trên đây là bài viết về 3 cách tính diện tích trong AutoCAD cực đơn giản. Hy vọng bài viết sẽ giúp bạn có thể thực hiện được trong công việc cũng như học tập. Nếu có bất kì phản hồi gì thì hãy để lại bình luận phía bên dưới nhé. Chúc bạn thành công!
